7. Simplifier le déploiement de vos postes de travail

De nombreuses entreprises et administrations incluent des logiciels et des configurations dans les images d’OS qu’elles déploient sur leurs flottes de machines.

Mais désormais ce n’est plus la méthode recommandée pour plusieurs raisons :

• Chaque fois que vous créez une nouvelle image, vous perdez beaucoup de temps à installer un logiciel et à le configurer. Vous êtes très limité dans les paramètres que vous pourrez inclure dans votre image.

• Chaque fois que vous créez une nouvelle image, vous devrez suivre les modifications dans un document texte, une feuille de calcul ou un outil de gestion des modifications.

• Les éditeurs de systèmes d’exploitation (notamment Microsoft) conseillent l’utilisation d’images ISO brutes et leur paramétrage en post-installation.

• Enfin, si vous introduisez dans votre image des configurations de sécurité, des configurations réseau ou des configurations pour limiter l’intrusion de la télémétrie, ces configurations peuvent perturber le fonctionnement normal de WAPT, cela compliquera les diagnostics futurs.

Avec WAPT, ce n’est plus nécessaire

7.1. Recommandations

Tranquil IT recommande :

• De réaliser une seule image brute par type d’OS avec MDT, Fog (win10, win2016, etc) ou WAPT WADS sans aucune configuration ou logiciel. Mettez uniquement les pilotes système dont vous avez besoin pour le déploiement de votre image dans les répertoires MDT ou Fog prévus à cet effet.

• Pour créer autant d’Unités Organisationnelles que vous avez de types de machines dans l’OU CN=Computers (ex : standard_laptop, hardened_laptop, workstations, servers, etc) dans votre Active Directory.

• Pour configurer votre Active Directory afin de distribuer la GPO de l’Agent WAPT aux différentes Unités Organisationnelles de machines ; De cette façon, vous pouvez opter pour des configurations fines de votre waptagent.ini pour les hôtes rattachés à chaque OU.

Indication

Pour vous faire gagner du temps, vous pouvez baser votre stratégie de configuration de la sécurité sur les paquets WAPT de sécurité déjà disponibles dans le WAPT Store, vous n’aurez qu’à les compléter en fonction des exigences de sécurité spécifiques de votre Organisation.

• Créer dans l’OU CN=Ordinateurs autant d’Unités Organisationnelles qu’il y a de types d’utilisation des ordinateurs dans votre organisation (comptabilité, point_de_vente, ingénierie, vente_sédentaire, etc).

• Pour créer des paquets WAPT génériques de vos applications logicielles avec leurs configurations associées.

7.1.1. Scénario de déploiement

• Vous recevez ou le responsable informatique du site distant reçoit une nouvelle machine dans sa boîte.

• Vous configurez l’adresse MAC de la machine par DHCP afin qu’elle reçoive la bonne image système et soit placée dans la bonne Unité Organisationnelle à la fin du processus de déploiement.

• L’image système attendue est téléchargée sur la machine en temps masqué, la machine est placée dans la bonne Unité Organisationnelle.

• L’Agent WAPT enregistre la machine auprès du Serveur WAPT, elle apparaît dans la Console WAPT.

• L’Agent WAPT détecte qu’il se trouve dans une unité organisationnelle qui nécessite un ensemble de logiciels particulier et une configuration de sécurité particulière.

• L’Agent WAPT télécharge et exécute des logiciels et des progiciels de configuration de sécurité en temps masqué ; l’Agent WAPT supprime automatiquement les droits délégués qui sont rendus inutiles après avoir rejoint le domaine pour éviter qu’ils ne soient ensuite exploités de manière non autorisée.

• Soit par groupe de machines ou machine par machine, vous finalisez la configuration des machines en leur attribuant des paquets WAPT spécifiques.

Indication

Si vous le souhaitez, vous pouvez même laisser l’étape finale de configuration à vos utilisateurs en configurant le libre-service WAPT pour eux (configuration des imprimantes, besoins logiciels spéciaux, etc).

7.2. Déployer vos postes de travail via WADS

WADS pour WAPT Automated Deployment Services a été développé pour fournir une solution simple pour les déploiements de systèmes d’exploitation via WAPT.

Le déploiement du système d’exploitation est disponible pour Windows, Debian et ses dérivées et pour RedHat et ses dérivées.

7.2.1. Mode de fonctionnement du WADS

Schématiquement, le déploiement d’un OS implique 3 étapes :

1. Importation des différents supports et fichiers nécessaires au déploiement, tels que les images du système d’exploitation .iso, les packs de pilotes et les fichiers de configuration.

Diagramme de flux pour l’importation des fichiers requis pour le déploiement de WADS

2. Création du support de démarrage.

Diagramme de flux pour la création du support d’amorçage pour le déploiement WADS

3. Lancement du déploiement sur l’hôte cible en utilisant le réseau ou une clé USB.

Diagramme de flux pour l’utilisation du support de démarrage dans le déploiement WADS

7.2.2. Différence entre l’AMED et les autres solutions

• Solution de déploiement classique.

Diagramme de flux pour le déploiement d’un OS classique

• Solution de déploiement WADS.

Diagramme de flux pour un déploiement WADS

Indication

• Le mode de fonctionnement de WADS respecte la méthode recommandée par le fournisseur du système d’exploitation.

• Avec WADS, toutes les fonctionnalités sont regroupées sur le même Serveur WAPT.

• Il n’est donc pas nécessaire de mettre en place une infrastructure supplémentaire autre que le Serveur WAPT.

7.2.2.1. Différences entre les logiciels

Différences entre la méthode WADS et les autres méthodes

Serveur de déploiement WADS	Méthode PCT standard	Prestations
Utilise iPXE	Utilise le protocole de serveur de fichiers CIFS.	Il n’est pas nécessaire de configurer un serveur de fichiers ni d’ouvrir des ports supplémentaires.
Aucune configuration de l’image du OS n’est nécessaire	Nécessite de modifier manuellement la configuration d’un fichier de réponses.	Simplicité, toutes les configurations sont fournies par WAPT
Utilise HTTPS pour télécharger l’image du système d’exploitation Windows	Utilise CIFS pour télécharger l’image du système d’exploitation Windows.	Les hôtes cibles peuvent être déployés sur Internet en utilisant la méthode de la clé USB.
La méthode WADS incorpore tous les fichiers nécessaires	La méthode MDT nécessite l’assemblage de fichiers provenant de sources différentes.	Le déploiement, la configuration et les mises à jour du système d’exploitation sont regroupés dans un seul packaging logiciel WAPT.

7.3. Installation et configuration de TFTP et DHCP pour WADS

7.3.1. Installation et configuration d’un serveur TFTP

Avertissement

Si vous avez installé un autre serveur tftp sur le Serveur WAPT, veuillez d’abord le désinstaller.

Cette documentation est destinée à WAPT 2.2.1 et aux versions ultérieures.

Choisissez votre distribution.

Linux Debian and derivatives / RedHat and derivativesWindows

• Activer et démarrer le serveur TFTP.

systemctl enable wapttftpserver
systemctl start wapttftpserver

• Vous pouvez tester que le serveur tftp fonctionne correctement en utilisant un client tftp et tester le téléchargement du fichier i:file:snponly.efi. Si vous testez la commande suivante sur une machine basée sur RedHat autre que le waptserver, faites attention au pare-feu sortant local qui bloque les requêtes sortantes du client tftp.

cd ~
tftp srvwapt.mydomain.lan
  binary
  get snponly.efi
  quit
ls -l snponly.efi

7.3.2. Installation et configuration d’un serveur DHCP

You can either use HTTP or TFTP (slower) to download binaries.

Avertissement

Downloading through HTTP implies the use of an iPXE binary (ipxe.efi or snponly.efi) that is not signed and it will NOT be POSSIBLE to enable SECURE BOOT on the client machines.

7.3.2.1. Full TFTP config

Here is a configuration that transfers the bootfile and binaries through TFTP. Secure Boot possible.

DHCP serverDNSMASQ serverWindows

Par exemple :

<!-- global options -->
next-server 192.168.1.30;

option client-architecture code 93 = unsigned integer 16;

subnet 192.168.100.0 netmask 255.255.255.0 {
    filename "efi/boot/bootmgfw.efi";
    }

Pour plus d’informations, vous pouvez consulter le site https://ipxe.org/howto/dhcpd

7.3.2.2. HTTP configuration

Le démarrage PXE est un processus en deux étapes. D’abord, le chargeur de démarrage UEFI/BIOS téléchargera le binaire iPXE depuis le serveur tftp, puis le binaire iPXE téléchargera le script iPXE et les binaires de démarrage depuis http. C’est pourquoi nous devons avoir une configuration PXE DCHP en deux étapes.

DHCP serverDNSMASQ serverWindows

Par exemple :

<!-- global options -->
next-server 192.168.1.30;

option ipxe-url code 175 = text;
option client-architecture code 93 = unsigned integer 16;

<!-- subnet mydomain.lan netmask 255.255.255.0 -->

if option client-architecture = 00:00 {
  if exists user-class and option user-class = "iPXE" {
    filename "http://srvwapt.mydomain.lan/api/v3/baseipxe?uefi=false&keymap=fr";
  }
  else{
    filename "undionly.kpxe";
  }

} else {
  if exists user-class and option user-class = "iPXE" {
    option ipxe-url "http://srvwapt.mydomain.lan:80/";
    filename "http://srvwapt.mydomain.lan/api/v3/baseipxe?keymap=fr";
  }
  else{
    filename "snponly.efi";
  }
}

Pour plus d’informations, vous pouvez consulter le site https://ipxe.org/howto/dhcpd

Attention

If your DHCP server does not allow you to set such conditions, you can run the following script that will compile customized bootfiles:

/opt/wapt/waptserver/scripts/compile_ipxe.sh

It will create 3 bootfiles that you can use on your DHCP server: ipxe_custom.efi (UEFI), snponly_custom.efi (UEFI) and undionly_custom.kpxe (Legacy).

7.4. Déploiement d’un système d’exploitation Windows via WADS

7.4.1. IPXE Deployment process

1. Utilisation du BIOS/UEFI :

• l’hôte fait une requête DHCP pour obtenir une IP et la configuration PXE (IP du serveur TFTP et nom du fichier iPXE), ou bien

• l’hôte démarre à partir d’une clé USB qui contient la configuration PXE

2. Utilisation du BIOS/UEFI :

• l’hôte fait une requête TFTP pour obtenir iPXE et sa configuration, ou bien

• l’hôte exécute la configuration iPXE à partir de la clé USB.

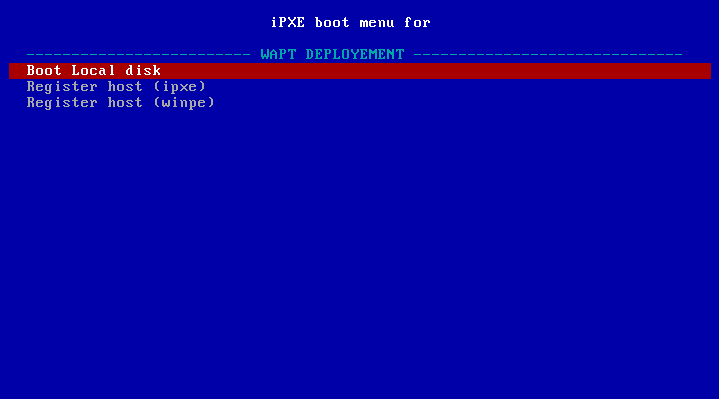

3. Ensuite, en utilisant iPXE, l’hôte fait une requête HTTPS au Serveur WADS pour obtenir le BCD et le fichier WinPE.

4. Enfin, en utilisant WinPE, l’hôte contacte le Serveur WADS via HTTP pour obtenir le fichier iso du système d’exploitation et ses fichiers de configuration associés.

Avertissement

• Clé USB : démarrage sécurisé possible (utilisation des fichiers winpe officiels).

• Le fichier ipxe fourni par WAPT ne prend pas en charge le démarrage sécurisé (fichier ipxe provenant de https://ipxe.org/).

• Vous pouvez acheter un fichier ipxe signé sur https://2pintsoftware.com/pricing/ (iPXE Anywhere) afin d’utiliser le démarrage sécurisé.

• Le déploiement est également possible exclusivement par TFTP, bien qu’il soit très lent.

7.4.2. Exigences avant de commencer

1. Pour utiliser WADS sur votre Console WAPT, vous devez installer un packaging spécifique sur votre station de gestion.

Deux packages sont disponibles, un seul est nécessaire. Choisissez en fonction de vos besoins :

• Ce paquet intègre les exigences minimales pour créer un fichier WinPE.

• Ce packaging installe Windows ADK, tous les outils pour créer et modifier WinPE.

2. A partir de 2024-10-28, le compte utilisateur utilisant la Console WADS DOIT avoir des droits d’Administrateur local dans les Listes de contrôle d’accès WAPT.

3. Signer WADS avec votre certificat :

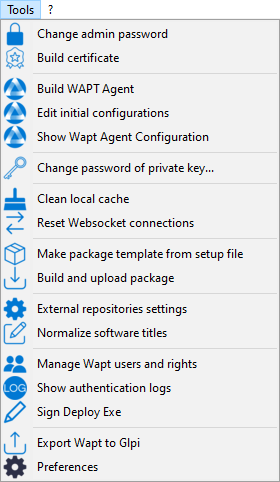

• Allez dans le menu Outils ‣ Signer Deploy Exe.

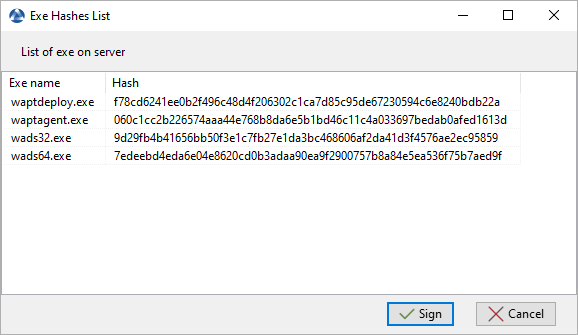

• Cliquez sur le bouton Sign :

4. Allez dans l’onglet OS Deploy :

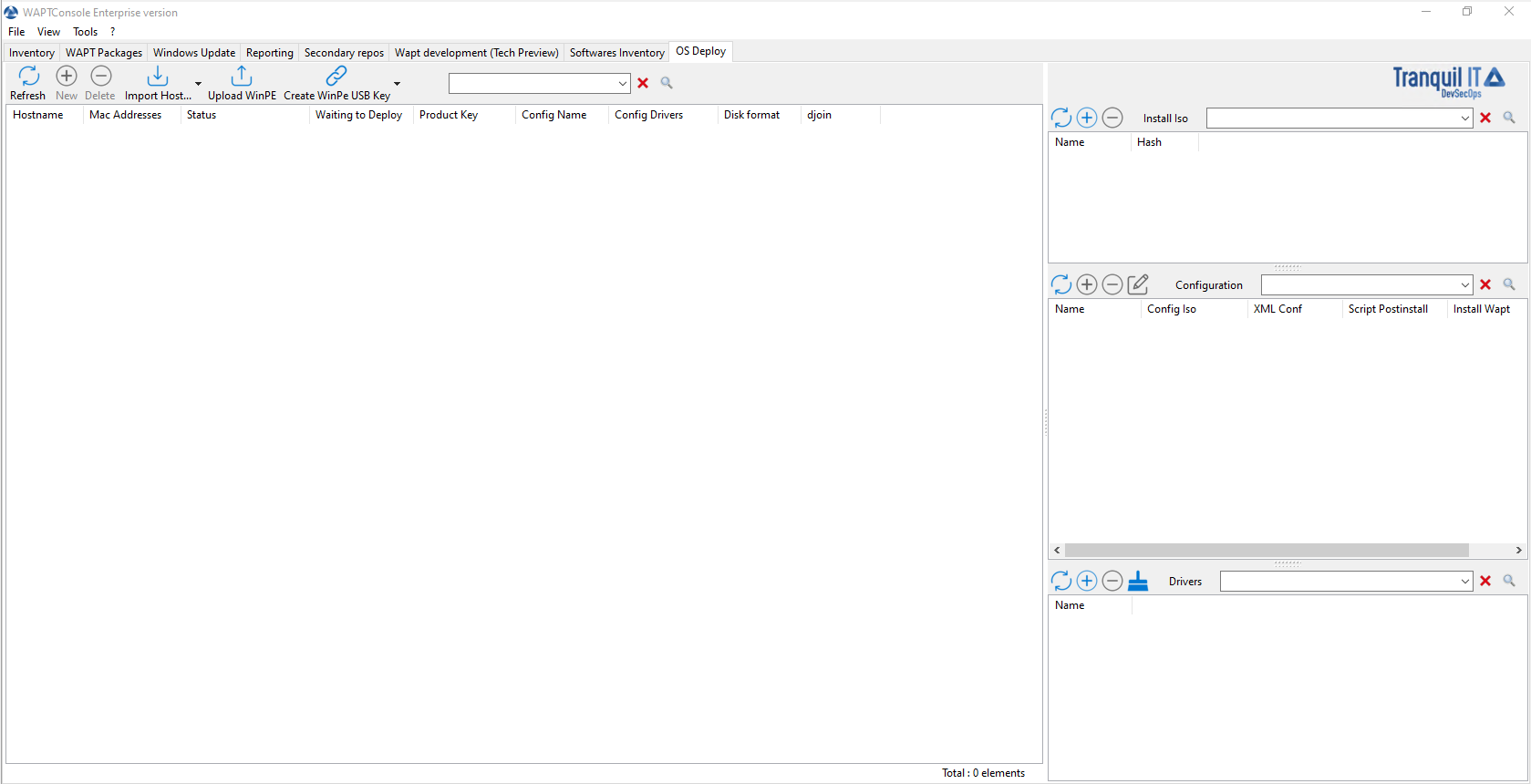

Fenêtre principale de la Console WADS

7.4.3. Ajout des fichiers WinPE

WinPE est un système d’exploitation minimal utilisé pour installer, déployer et réparer Windows.

Sur WADS, WinPE est utilisé pour amorcer le déploiement de Windows.

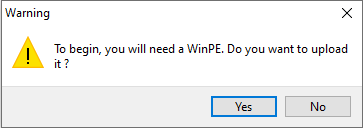

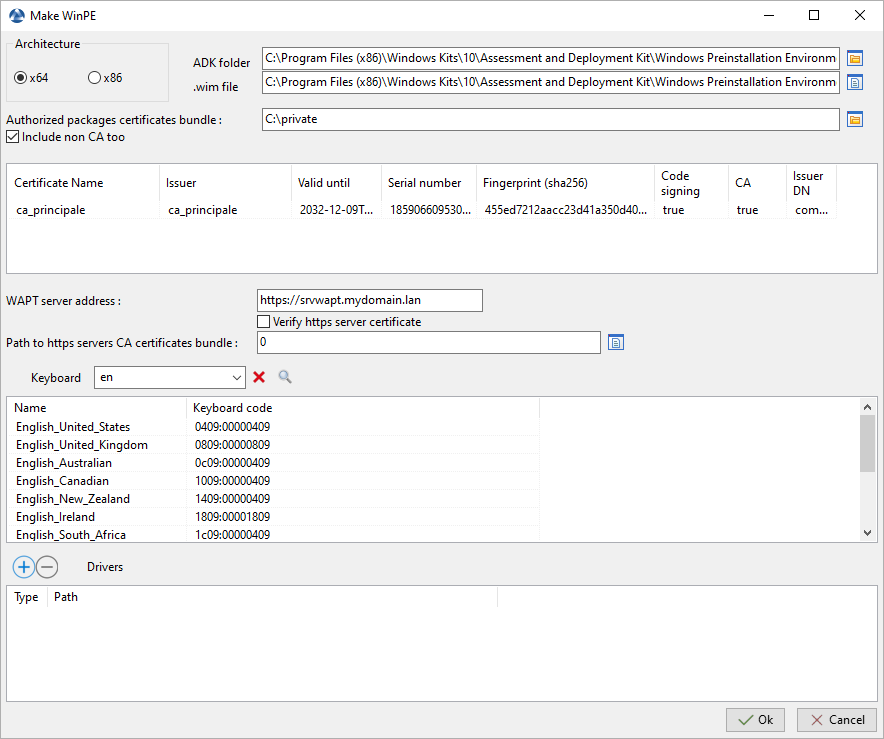

• Si aucun fichier WinPE n’existe, cette fenêtre contextuelle apparaîtra.

• Cliquez ensuite sur Upload WinPE.

• Choisissez la disposition du clavier. Cette étape est importante car vous allez taper le nom d’hôte dans WinPE en utilisant la disposition de clavier choisie avec cette étape.

• Sélectionner le certificat avec lequel vous souhaitez signer les fichiers de la clé USB.

• Si nécessaire, veuillez ajouter des pilotes de réseau afin de démarrer avec PXE

• Attendez que le fichier WinPE soit téléchargé sur l’ordinateur d’administration WAPT.

• Attendez que le fichier WinPE soit téléchargé sur le Serveur WADS.

Le fichier WinPE a été téléchargé avec succès sur le Serveur WADS.

Indication

After each upgrade, you will have to re-sign the WinPE file. Do not forget to keep up-to-date network drivers if needed.

7.4.4. Ajout du système d’exploitation ISO

L’étape suivante consiste à ajouter le fichier .iso du système d’exploitation à utiliser pour déployer Windows.

• Utilisez la dernière version officielle de Windows de Microsoft comme fichier .iso.

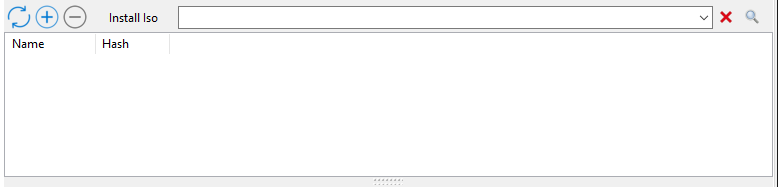

Section ISO de la Console WADS

• Dans la section Installation ISO de la console principale de WADS, cliquez sur le bouton + pour télécharger le fichier .iso sélectionné.

• Sélectionnez le fichier .iso et donnez-lui un nom.

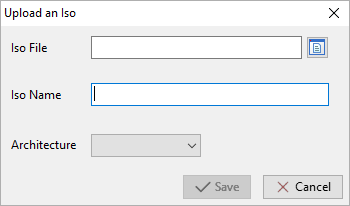

Boîte de dialogue permettant de sélectionner le fichier ISO à télécharger sur le Serveur WADS

• Lors du téléchargement, le fichier .iso est signé avec le certificat sélectionné.

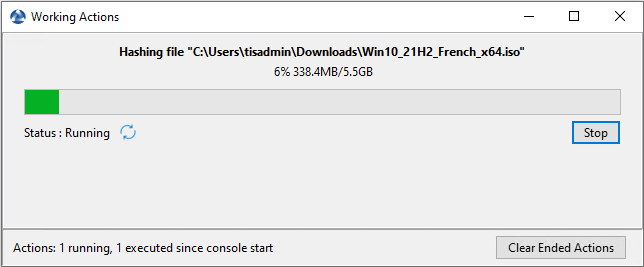

Boîte de dialogue informant de la progression de la signature du fichier ISO dans la Console WADS

• Une fois l’étape de signature terminée avec succès, le fichier .iso est téléchargé sur le Serveur WADS.

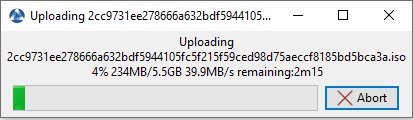

Boîte de dialogue informant de la progression du téléchargement du fichier ISO dans la Console WADS

• Une fois l’étape de téléchargement terminée avec succès, le fichier .iso apparaît dans la section Installation iso de la Console principale de WADS.

Indication

Il est possible de télécharger plusieurs versions .iso de Windows pour différents cas d’utilisation.

7.4.5. Ajouter le fichier de réponse

L’étape suivante consiste à ajouter le fichier de réponse qui sera utilisé pour configurer le déploiement du système d’exploitation Windows.

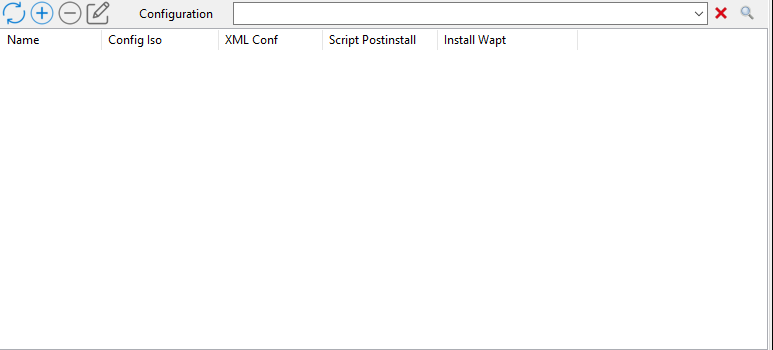

Section du fichier de réponses de la Console WADS

• Dans la section Configuration, cliquez sur le bouton + pour configurer le fichier de réponse.

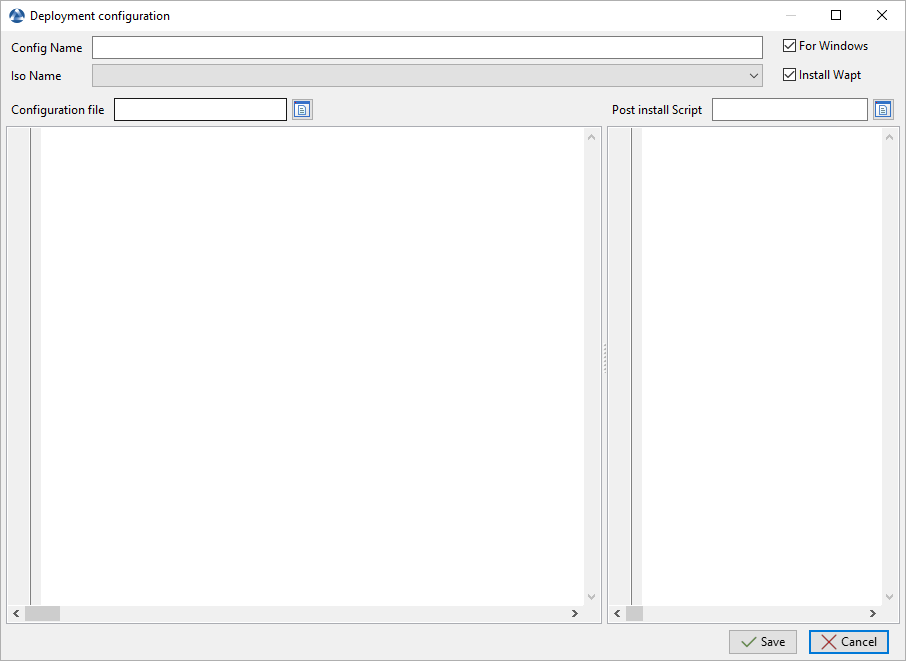

Fenêtre de création du fichier de configuration de réponse dans la Console WADS

Options pour le fichier de réponse dans la Console WADS

Options	Description
Nom de la configuration	Définit le nom du fichier de réponse XML.
Nom de l’ISO	Définit le fichier .iso à associer au fichier de réponse XML.
Pour Windows	Définit si vous installez un système d’exploitation Windows ou Linux si cette option n’est pas cochée.
Installer Wapt	Définit s’il faut installer l”Agent WAPT après l’installation du système d’exploitation.
Fichier de configuration	Définit les fichiers de réponses XML modèles à utiliser pour Windows ou le fichier de configuration pour Linux.
Script de post installation	Définit un script de post-installation .bat à exécuter après l’installation du système d’exploitation.

• Insérez dans le champ Nom de la configuration le nom du fichier de réponse.

• Sélectionnez avec la liste déroulante Nom de l’ISO le fichier ISO à associer à la configuration de déploiement.

• Cochez ou décochez la case Installer WAPT pour installer l’Agent WAPT par défaut.

• Cocher ou décocher la case Pour Windows pour installer le système d’exploitation Windows.

• Sélectionner le modèle de fichier de réponse à associer à la configuration du déploiement avec le champ Fichier de configuration s’il s’agit du système d’exploitation Windows ; sinon, sélectionner le fichier de configuration pour Linux.

• Si nécessaire, définir le script de post-installation dans Post install Script, par exemple :

"C:\Program Files (x86)\wapt\wapt-get.exe" install tis-firefox-esr

• Cliquer sur le bouton Créer pour créer le fichier de réponse.

• Lorsque cela est fait, la configuration apparaît dans la section Configuration.

Fichier de réponses ajouté au Serveur WADS dans la Console WADS

Indication

Il est possible de créer plusieurs configurations de fichiers de réponses pour différentes versions de Windows / Linux et pour différents cas d’utilisation.

7.4.6. Joindre l’hôte à un domaine Active Directory

Vous pouvez utiliser votre propre fichier de réponse avec WADS mais par défaut, WADS intègre 2 types de fichiers de réponse pour Windows :

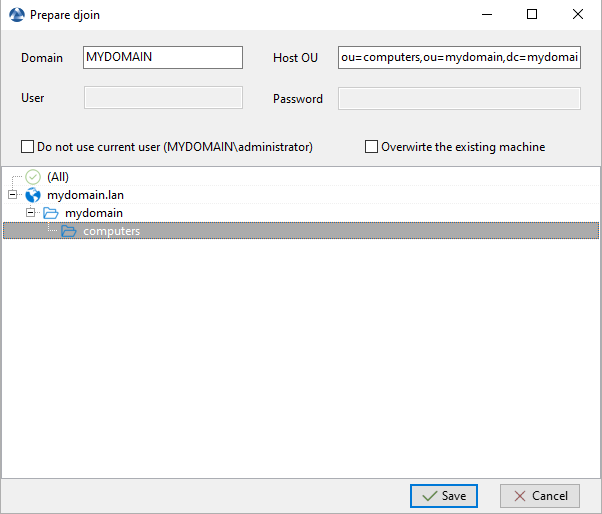

• Offline pour joindre un ordinateur avec la méthode DirectAccess Offline Domain Join (Djoin).

• Online pour joindre un ordinateur sur l’AD.

Online methodOffline method

Mettre à jour cette partie avec votre compte de service d’adhésion, vous pouvez spécifier une UO si vous le souhaitez. Sinon, supprimez simplement la ligne MachineObjectOU.

<Identification>
  <Credentials>
    <Domain>mydomain.lan</Domain>
    <Password>password</Password>
    <Username>wadsjoin</Username>
  </Credentials>
  <JoinDomain>mydomain.lan</JoinDomain>
  <MachineObjectOU>OU=MyOu,OU=MyParentOu,DC=MyDomain,DC=lan</MachineObjectOU>
</Identification>

7.4.7. Ajout de pilotes

L’étape suivante consiste à ajouter les paquets de pilotes qui seront utilisés lors du déploiement du système d’exploitation Windows.

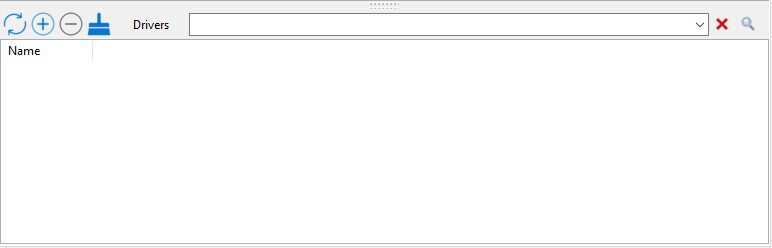

Section des pilotes de la Console WADS

• Dans la section Drivers, cliquez sur le bouton + pour ajouter un pack de pilotes au Serveur WADS.

Cette fenêtre vous permet de télécharger les paquets de pilotes à associer au déploiement Windows.

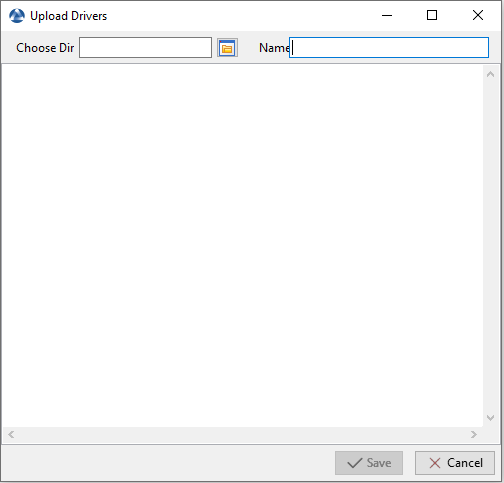

Fenêtre pour la création des paquets de pilotes dans la Console WADS

Options pour les paquets de pilotes dans la Console WADS

Options	Description
Choisir le chemin	Définit le chemin d’accès au dossier contenant les paquets de pilotes.
Nom	Définit le nom du paquet de pilotes.

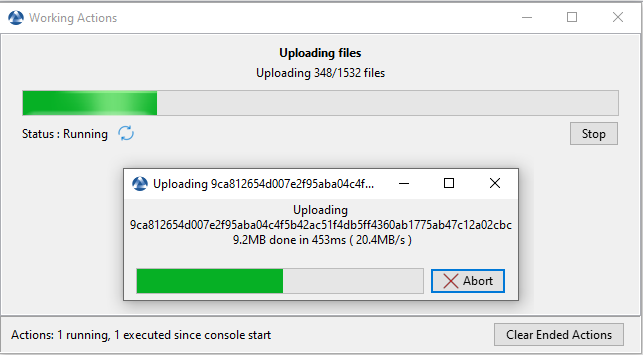

• Cliquez sur le bouton Save, le téléchargement des bundles de pilotes commence.

Boîte de dialogue informant de la progression du téléchargement des paquets de pilotes dans la Console WAPT

• Une fois téléchargé, le pack de pilotes apparaît dans la section Drivers de la Console WADS.

Le fichier WinPE a été téléchargé avec succès sur le Serveur WADS

Il est possible de créer plusieurs packs de pilotes pour différentes versions de Windows et pour différents cas d’utilisation.

Il est possible d’utiliser les fichiers .cab de OEM.

Il est également possible d’exporter les pilotes d’un hôte existant qui fonctionne bien en utilisant une commande Powershell.

Export-WindowsDriver -Online -Destination D:\Drivers

7.4.8. Démarrer l’hôte pour ré-imager avec WADS

WADS permet 2 méthodes de démarrage de l’hôte pour ré-imager :

• En local avec une clé USB.

• Via LAN avec un serveur TFTP

7.4.8.1. Démarrage de l’hôte avec une clé USB

Note

La clé USB utilisée DOIT être formatée en FAT32 et vide.

• Insérez la clé USB dans le poste d’administration de WAPT et cliquez sur le bouton Créer une clé USB WinPE pour lancer le processus.

• Choisissez la disposition du clavier. Cette étape est importante car vous allez taper le nom d’hôte dans WinPE en utilisant la disposition de clavier choisie avec cette étape.

• Sélectionner le certificat avec lequel vous souhaitez signer les fichiers de la clé USB

• Cliquez sur le Transférer WinPE pour formater la clé USB et copier le fichier WinPE.

• Démarrez le menu de démarrage de l’ordinateur en utilisant l’option de la clé USB et allez à l’étape exécuter le déploiement.

Note

Vous pouvez Exporter vers un fichier zip lorsque vous créez une clé USB WinPE si vous ne pouvez pas utiliser une clé USB pour ensuite graver le contenu de la clé USB sur un CD / DVD à la place.

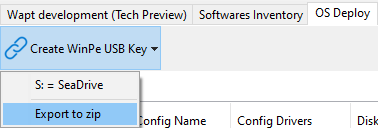

Bouton WADS pour sélectionner l’exportation vers un fichier zip

7.4.8.2. Démarrage de l’hôte avec le réseau

Le démarrage à partir du LAN nécessite :

• Un serveur TFTP fonctionnant correctement ;

• Un serveur DHCP qui fonctionne correctement ;

• Avoir le port 69 ouvert sur le Serveur WAPT pour le trafic entrant, et avoir tftp conntrack activé sur les pare-feu intermédiaires si vous avez des pare-feu entre le serveur et l’ordinateur client.

• Démarrez le menu de démarrage de l’ordinateur en utilisant l’option LAN et allez à l’étape exécuter le déploiement.

7.4.9. Déploiement de l’image Windows

Il y a 3 choix lors du démarrage avec iPXE :

fenêtre du menu de démarrage iPXE

• Disque local de démarrage pour démarrer normalement à partir du stockage local ;

• Enregistrer l’hôte (ipxe) pour enregistrer l’hôte avec le Serveur WADS en utilisant la méthode iPXE ;

• Enregistrer l’hôte (winpe) pour enregistrer l’hôte auprès du Serveur WADS en utilisant la méthode WinPE.

iPXE bootWinPE

• Si vous choisissez Enregistrer un hôte (ipxe), définissez un nom d’hôte.

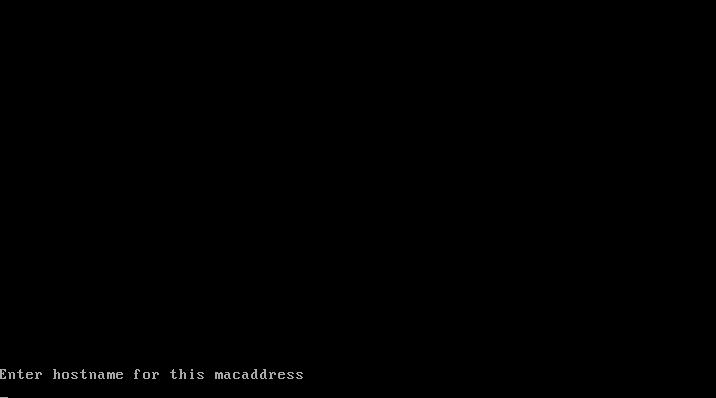

Fenêtre de terminal texte demandant un nom d’hôte lors de l’enregistrement par la méthode iPXE

Avertissement

Le clavier est de type qwerty

• Rafraîchissez la Console WADS avec F5, l’hôte apparaît dans l’onglet OS Deploy.

Hôte en attente de déploiement

À ce moment, l’état Waiting to Deploy de l’hôte est False.

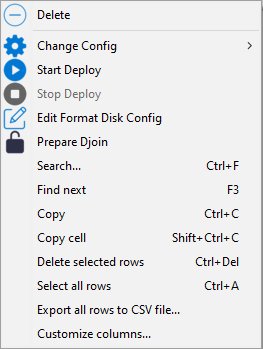

• Faites un clic droit sur l’hôte pour ouvrir la liste des menus.

• Allez dans Charger une config et sélectionnez un fichier de réponse XML.

• Cliquez sur Start Deploy, le statut Waiting to Deploy de l’hôte passe à True.

• Redémarrez l’hôte avec la même option de démarrage que précédemment (USB ou LAN), Windows commencera à s’installer.

• Lorsque l’installation est terminée, l’onglet OS Deploy, l’état passe à Done.

7.4.10. Formater le disque de la machine

Lorsque votre machine est prête à être redéployée, si nécessaire, vous pouvez formater son disque en utilisant la méthode UEFI ou Legacy.

Pour ce faire, cliquer avec le bouton droit de la souris sur la machine puis Configurer le formatage du disque.

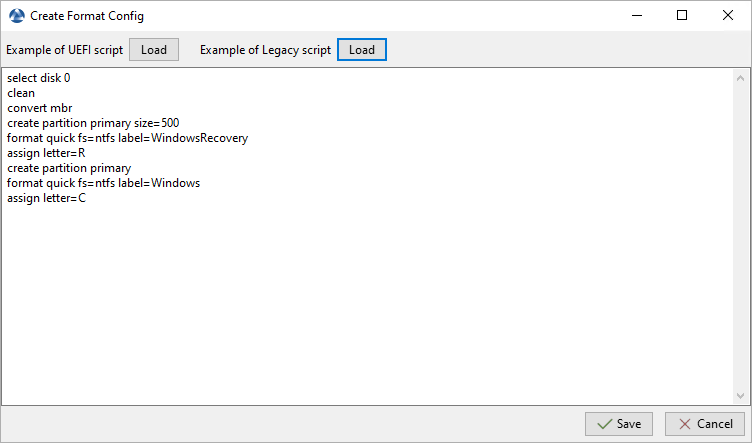

Vous pouvez ensuite choisir le script UEFI ou Legacy et personnaliser la configuration du formatage du disque. Voici un exemple avec le script Legacy :
